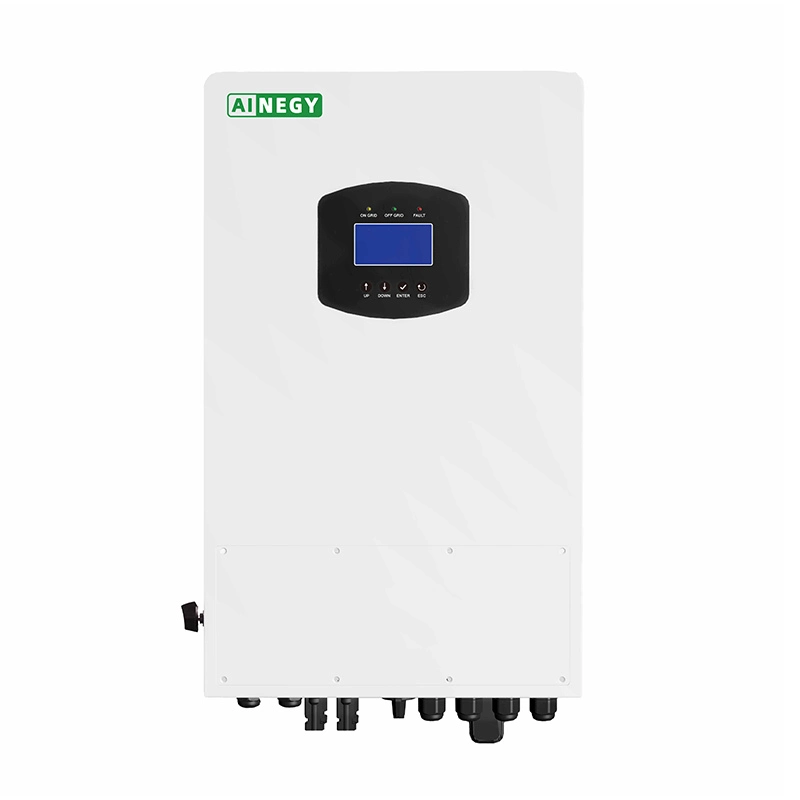

هذا عاكس أحادي الطور لتخزين الطاقة الكهروضوئية متصل بالشبكة الهجينة القياسية الأوروبية، يستخدم لتخزين الطاقة المنزلية، IP65 مقاوم للماء، يدعم قناتين كهروضوئية، طاقة كهروضوئية بحد أقصى 7 كيلو وات، أقصى دعم لـ 6 اتصالات متوازية، مع بعض شهادات الشبكة الوطنية، عالية كفاءة التحويل.
● دعم الوصول الكهروضوئية ذات الجهد العالي
● دعم الوصول إلى الشبكة
● IP65 مقاوم للماء
● جهد البطارية: 48VDC
● الطاقة المقدرة: 5500 فولت أمبير
ميزة المنتج
● IP65 مقاوم للماء
● 2 قنوات تحكم HV PV MPPT
● شحن سريع بتيار 100 أمبير
● دعم RS485 وواي فاي
● على الشبكة، وخارج الشبكة، وUPS
● الحد الأقصى لدعم 6 مجموعات متوازية
معلمات المنتج
اسم النموذج | AIN-5KH1-A1 |
بطارية | |
قوة البطارية | 48VDC |
نطاق جهد البطارية | 41.5~58.5VDC |
نوع البطارية | بطارية ليثيوم أيون / بطارية LiFePO4 |
واجهة الاتصالات | RS485/CAN |
الإخراج / الإدخال (التيار المتردد) | |
تصنيف السلطة | 5500VA |
قوة الطفرة | 11000VA |
الموجي | موجة جيبية نقية |
تصنيف جهد الشبكة | 230VAC |
تردد | 50 هرتز / 60 هرتز |
المدخلات الكهروضوئية (تيار مستمر) | |
ماكس PV السلطة | 7000W |
ماكس PV الجهد | 500VDC |
بدء الجهد | 150V |
نطاق MPPT | 120~430VDC |
كمية MPPT | 2 |
ماكس الكهروضوئية الحالية | 120A |
إخراج خارج الشبكة | |
ماكس انتاج الطاقة | 5000W |
جهد إدخال التيار المتردد | 230VAC |
تردد | 50 هرتز / 60 هرتز |
وقت تبديل UPS | < السيدة20 |
سعة التحميل الزائد | 110% 30S/120% 10S/150% 80 مللي ثانية |
الكفاءة | |
أقصى قدر من الكفاءة | 98% |
أقصى كفاءة التفريغ | 95% |
كفاءة MPPT | 98% |
بدني | |
البعد (العمق*العرض*الارتفاع/مم) | 350*230*580 |
الوزن الصافي / كغ) | كغ23.5 |
واجهة الاتصالات | يو اس بي/RS485/واي فاي |
درجة الحماية | IP65 |
طريقة التثبيت | معلقة على الحائط |
بيئة | |
رطوبة | الرطوبة النسبية من 5% إلى 95% (دون تكاثف) |
درجة حرارة التشغيل | -10℃ ~ 50℃ |
درجة حرارة التخزين | -15℃ ~ 60℃ |
تفاصيل المنتج
مخطط مبدأ عمل النظام
